一、SK型悬臂式水环真空泵概述： SK型悬臂式水环真空泵包含SK-0.4、SK-0.8 、SK-1.0 、SK-1.5B四个规格水环真空泵。是用来抽吸空气和其它无腐蚀性、不溶于水、不含有固体颗粒的气体，以便在密闭容器中形成真空。吸入气体中允许含有少量液体。 SK型悬臂式水环真空泵广泛用于电子器件制造、真空干燥、真空蒸发、真空浓缩、真空回潮、真空浸渍、进滤、浸渍、涂腊、焊接、冶炼、化工、轻工、石油、医疗、制药、印染、半导体、食品、原子能、纺织等科研机关、大专院校、工矿企业。SK型悬臂式水环真空泵不可用来抽含氧过高的、有毒的、易爆的或与泵油发生化学作用的气体，也不可当作压缩机或传输泵使用。 |
|||||||||||||||||||||||||||||||||||
| SK型悬臂式水环真空泵可直接从大气压起动抽气。机泵同轴、结构紧凑、维修方便、铜叶轮材质。 | |||||||||||||||||||||||||||||||||||
|
二、SK型悬臂式水环真空泵原理： |
|||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||
|

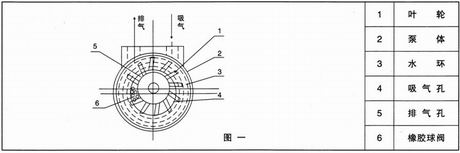

SK型悬臂式水环真空泵为悬臂式结构，如图一所示、叶轮（1）偏心的装在泵体（2）内，因此当叶轮旋转时，水受离心力的作用，在泵壁上形成一旋转水环（3），水环上部与轮毂相切，沿箭头方向旋转，在前半转的过程中，水环内表面逐渐与轮毂脱离，因此在叶轮片间形成空间并逐渐扩大，这样就从吸气口吸入气体，在后半转的过程中，水环内表面逐渐与轮毂靠近，叶片间的空间体积逐渐减小，叶片间的气体被压缩而排出。 如此，SK型悬臂式水环真空泵叶轮每旋转一周，叶片间的空间积就改变一次，每个叶片间的水便活塞一样往复一次，泵就连续不断的抽吸气体。 SK型悬臂式水环真空泵由于在工作中，水会发热，同时一部分水和气体一块排起，所以泵在工作中，必须不断的供给冷水，以冷却和补充泵内消耗的水。 当SK型悬臂式水环真空泵排出的气体是废气时，在排气端可接一水箱，废气和带出的一部分水排入水箱后，气体再由水箱的排气管排出，而水就落入水箱的底部经回水管再回到泵内使用。如果水循环时间长了水便发热，这时再从水箱供水处供给一定能量的冷水。 |
|||||||||||||||||||||||||||||||||||
|
三、SK型悬臂式水环真空泵的性能参数表： |
|||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||
|
注：SK型悬臂式水环真空泵表中列数据在下列条件下得出： 1、大气压力0.1013Mpa(760mmHg) 2、进水温度15℃ 3、吸入空气温度20℃ 4、空气相对湿度70% 5、性能允许偏差±10% |
|||||||||||||||||||||||||||||||||||
|
四、SK型悬臂式水环真空泵维护： 1．应定期的压紧SK型悬臂式水环真空泵填料，如填料因磨损而不能保证所需要的密封性时，应换新填料，填料不能压的过紧，正常压紧的填料允许水成滴漏出，其量不得太多，应用油浸的石棉绳作填料。 2．经常检查SK型悬臂式水环真空泵滚球轴承的工作和润滑情况。 3．SK型悬臂式水环真空泵正常工作的滚动轴承，其温度比周围温度高15℃~20℃，最高不允许超过55℃~60℃，正常工作的轴承每年应装油3~4次。每年至少清洗轴承一次，并将润滑油全部更换。 |
|||||||||||||||||||||||||||||||||||
|
|
